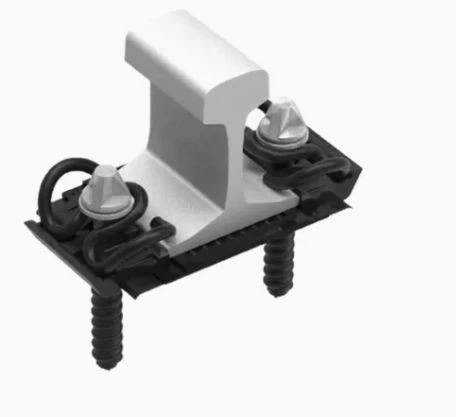

WJ-7 raudtee kinnitusdetailide süsteem



WJ-7 raudtee kinnitussüsteemon jagatud tüüpi õlg{0}}vaba kinnitus, mida kasutatakse kiirel-ballastideta rööbasteel, mida kasutatakse peamiselt ilma õlata ballastita rööbasteedel.

Struktuurne koostis:See koosneb T-poltidest, mutritest, tasapinnalistest seibidest, vedruvarrastest, isoleerplokkidest, raudpatjadest, siinipadjadest, isoleerivatest puhverpatjadest, rasketest vedruseibidest, lamedastest padjadest, ankrupoltidest ja sisseehitatud hülssidest. Nende hulgas on kahte tüüpi vedruvardaid: W1 tüüpi (läbimõõt 14 mm) ja X2 tüüpi (läbimõõt 13 mm, kasutatakse sildadel väikese takistusega kinnituste kasutamisel); rööpapadjad on A-tüüpi (kasutatakse kiirraudteedel, mis arvestavad ka kaubaveoga, paksus 12 mm) ja B-tüüpi (kasutatakse kiirraudteedel, mis sõidavad ainult sõiduautodega, paksus 14 mm), ja iga tüüp jaguneb kummipatjadeks ja komposiitpatjadeks, mis on mõeldud sildade väikeste takistuskinnituste jaoks.

WJ-7 klambrikinnitussüsteemi tööpõhimõte:T-poldid kinnitatakse raudpatjadele ning koos mutrite ja lameseibidega avaldavad vedruklambritele painutussurvet; isolatsiooniplokid tagavad isolatsiooni vedruklambrite ja siinide vahel; rööpapadjad tagavad elastsuse ja raudpadjad kannavad rongi vertikaal-, külg- või pikisuunalist jõudu. Vertikaalne jõud kandub ballastivabale rööpmele üle raudpatjade all olevate kõrguse reguleerimispatjade ja isoleerivate puhverpatjade ning piki- ja külgjõud kanduvad ballastivabale rööbastele spiraalsete piikide kaudu. Raudpatjade ja spiraalsete piikide ühenduses olevaid piklikke auke saab kasutada rööpmelaiuse reguleerimiseks.

Globaalsete raudteekinnitussüsteemide olulise tarnijana keskendub GNEE RAIL uuenduslike ja usaldusväärsete ühenduslahenduste pakkumisele raudteetransiiditööstusele. Meie tootesari sisaldab põhikomponente, nagu rööpakinnitused, elastsed padjad, lõdvenemisvastased poldid jne, mis sobivad mitmesuguste rakenduste jaoks, nagu kiirraudtee, raskeveokite raudtee ja linnatransiit.

Täiustatud tootmistehnoloogia ja range kvaliteedikontrollisüsteemiga tagame, et meie tooted on väsimuskindluse, korrosioonikindluse ja mõõtmete täpsuse poolest tööstusharu -juhtival tasemel. Oleme loonud täieliku uurimis- ja arendustegevuse ning testimiskeskuse ning kõik tooted on läbinud ranged keskkonnasimulatsioonitestid ja väsimuse testid. Raudtee ehitusstandardite jaoks erinevates piirkondades saame pakkuda kohandatud lahendusi, mis vastavad rahvusvahelistele standarditele nagu EN, DIN, GB jne.
