Raudteeklambrit ehk nimetatakse elastseks rööpaklambriks, et kinnitada terasest rööpad aluseks oleva sidumisplaadi külge. Painutamise ja moonutuste kaudu võib raudteeklamber avaldada rööpale survet, mis takistab rööpa pikisuunalist liikumist kas temperatuurimuutustest või vibratsiooni kaudu. Üldiselt on raudteeklambrid valmistatud sepistatud vedruterasest, mis on toodetud kuuma sepistamise teel.

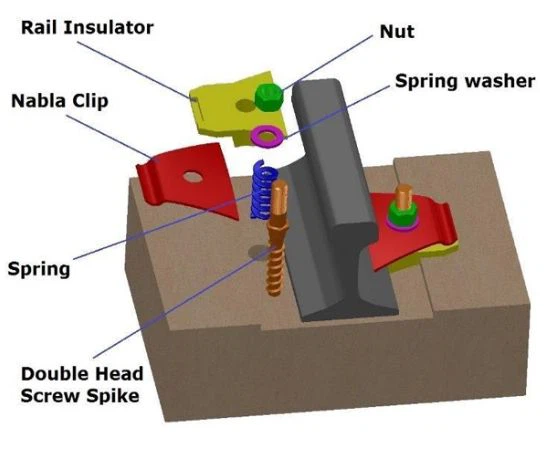

StruktuuriltNabla klipi kinnitussüsteemkoosneb Nabla klippidest, mis kinnitavad terasrööpad turvaliselt ja stabiilselt raudtee magajate külge sobiva klambris.
EesmärkNabla raudteeklipp
(1)Vibratsiooni mahasurumine:Nabla raudteeklamber vähendab rongide põhjustatud vibratsiooni. Raudteele kinnitades minimeerib see magajate vibratsiooni ning tagab sujuva ja ohutu töötamise.
(2) Tsükliline stressiresistentsus:See talub nii staatilisi kui ka dünaamilisi tsüklilisi pingeid, säilitades stabiilsuse erinevates töötingimustes.
(3) Positsiooniline stabiilsus:Klipp hoiab raudtee kindlalt paigas, aidates säilitada täpset rööbaskuju ja piirates soovimatut liikumist.
(4) Külgjõukindlus:See peab vastu külgjõude, et vältida raudtee nihkumist, parandades üldist ohutust ja stabiilsust.
(5) Vähendatud dünaamiline võimendus:Klipp vähendab dünaamilist amplifikatsiooni rongi liikumise ajal, vähendades täiendavat stressi magajatele ja muudele osadele, pikendades seeläbi süsteemi eluiga.
(6) Vastupidavus ja kulutõhusus:Pakkudes kõrget - kvaliteetset kinnituslahendust, pikendab see raudteesüsteemi kasutusaega ja alandab hoolduskulusid, pakkudes pikka - terminit majanduslikke kasu.
Gnee Rail'i pakutavate raudteeklippide tüübid
| Seeria | Tüüp | Karedus | Materiaalne | Väsimuselu | Pink | Standard |
|---|---|---|---|---|---|---|
|
|
E1,E2,E3 | 44-48HRC |
|
Dia.18 jaoks on 3 miljonit tsüklit purunemata. Dia.20 jaoks on 5 miljonit tsüklit purunemata. |
tavaline (õlitatud), oksiid must, värvi värvimine või vastavalt kliendi nõudele. |
DIN17221, BS970, GB/T1222 |
| E1609 | ||||||
| E1809 | ||||||
| E1817 | ||||||
| E2001 | ||||||
| E2006 | ||||||
| E2009 | ||||||
| E2055 | ||||||
| E2056 | ||||||
Vossloh CLIP & Sepistatud raudteeklamber |
SKL1 |
42-47HRC |
||||
PR -raudteeklipp |
PR309 | 44-48HRC |
||||
| PR401 | ||||||
| PR601 | ||||||
| PR85 | ||||||
| Raudteeklambrite kohandatud tootmine on saadaval vastavalt teie joonistele või proovidele! | ||||||
Gnee peamiste raudteeklambri toodete parameetrid
| Mudel | Läbimõõt | Kaal | Materiaalne |
|---|---|---|---|
| III tüüp | Ø18 | 0,80 kg/pc | 60SI2MNA |
| E1609 | Ø16 | 0,43 kg/pc | 60SI2MNA |
| E1809 | Ø20 | 0,61 kg/pc | 60SI2MNA |
| E1813 | Ø18 | 0,62 kg/pc | 60SI2MNA |
| E2001 | Ø20 | 0,80 kg/pc | 60SI2MNA |
| E2007 | Ø20 | 0,80 kg/pc | 60SI2MNA |
| E2009 | Ø20 | 0,80 kg/pc | 60SI2MNA |
| E2039 | Ø20 | 0,80 kg/pc | 60SI2MNA |
| E2055 | Ø20 | 0,80 kg/pc | 60SI2MNA |
| E2056 | Ø20 | 0,80 kg/pc | 60SI2MNA |
| E2063 | Ø20 | 0,80 kg/pc | 60SI2MNA |
| PR85 raudteeklamber | Ø13 | 0,25 kg/pc | 60SI2MNA |
| PR309A | Ø19 | 0,85 kg/pc | 60SI2MNA |
| PR401 | Ø20 | 0,97 kg/pc | 60SI2MNA |
| PR415 | Ø20 | 0,95 kg/pc | 60SI2MNA |
| PR601A | Ø20 | 1,03 kg/pc | 38Si7 |
| SKL 1 | Ø13 | 0,48 kg/pc | 60SI2CRA |
| SKL 3 | Ø13 | 0,48 kg/pc | 60SI2CRA |
| SKL 12 | Ø13 | 0,53 kg/pc | 38Si7 |
| SKL 14 | Ø13 | 0,53 kg/pc | 60SI2MNA |
| Spetsiaalne raudteeklipp | Ø13 | 0,48 kg/pc | 60SI2MNA |
| Venemaa raudteeklipp | Ø18 | 0,58 kg/pc | 60SI2MNA |
| Deeniklipp | Ø25 | 0,49-0,68 kg/pc | 60SI2MNA |
| Üksik anti - Vargus |
Ø20 | 0,25 kg/pc | 60SI2MNA |
