Raudteekinnituse pandlat valmistatakse peamiselt vedruterase abil, mis on painutatud ja keerdunud elastse riba abil, et tekitada rööpingule mõjuv pandlasurve, nimi on elastne raudteeklamber või raudteeklipid.
See tagab tõhusalt pikka aega usaldusväärse ühenduse teraserööbaste ja rööpa magajate vahel, säilitades rööpa terviklikkuse nii palju kui võimalik, ning takistada rööpa pikisuunalist ja külgmist liikumist raudtee magaja suhtes, tagatakse gabariidi kaugus rongi ohutuse tagamiseks.
GNEE Rail võib pakkuda erinevat tüüpi raudtee elastseid klippe. Võtke ühendust GNEE -gatootekataloog.

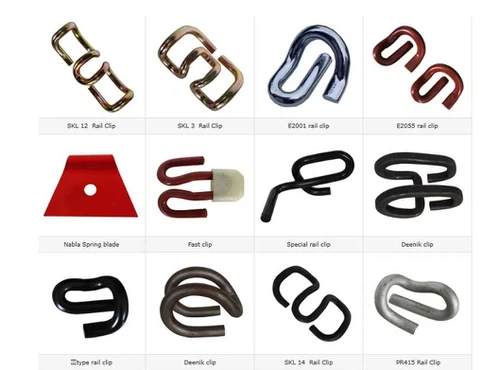

Raudteeklippide sordid
| Seeria | Tüüp | Karedus | Materiaalne | Väsimuse elu | Pink | Standard |
|---|---|---|---|---|---|---|
|
|
E1,E2,E3 | 44-48HRC |
|
Dia.18 jaoks on 3 miljonit tsüklit purunemata. Dia.20 jaoks on 5 miljonit tsüklit purunemata. |
tavaline (õlitatud), oksiid must, värvi värvimine või vastavalt kliendi nõudele. |
DIN17221, BS970, GB/T1222 |
| E1609 | ||||||
| E1809 | ||||||
| E1817 | ||||||
| E2001 | ||||||
| E2006 | ||||||
| E2009 | ||||||
| E2055 | ||||||
| E2056 | ||||||
Vossloh klipp & Sepistatud raudteeklamber |
SKL1 |
42-47HRC |
||||
PR -raudteeklipp |
PR309 | 44-48HRC |
||||
| PR401 | ||||||
| PR601 | ||||||
| PR85 | ||||||
| Kohandatud tootmineRaudteeklambrid on saadaval vastavalt teie joonistele või proovidele! | ||||||
EelisedNabla raudteeklipp
(1) Süsteem ühildub kõigi raudteetüüpide, sealhulgas vigoli, soonitud, arema ja tööstusrööbastega.
(2) Nabla raudtee elastset klippi on lihtne paigaldada, vähendades nii aega kui ka kulusid.
(3) Klaasist - tugevdatud materjalist, see tagab kõrge mehaanilise tugevuse ja neelab tõhusalt külgjõud.
(4) Nabla evolutsioon pakub suuremat elektriisolatsiooni kui võrreldavad süsteemid, pakkudes tõhusat ja usaldusväärset lahendust.
(5) Selle sügavjärgse isolaator tagab külgkoormuse eest silmapaistva vastupidavuse, vähendades rööbaste hoolduskulusid.
(6) Süsteem võimaldab oma isolaatorite kaudu peene gabariit reguleerida, aidates säilitada rööbaste joondamise - eriti tihedatel kõveratel - ja laiendades montaažikomponentide kasutusaja.
Nabla raudteeklipi spetsifikatsioon
| Nimetus | Nabla raudteeklipp | |||
| Materiaalne | 60SI2MNA | 60SI2CRA | 55Si2Mn | 38Si7 |
| Keemiline koostis (%) | C: 0,56-0,64, Mn: 0,60–2,00, SI: 1,60–2,00, CR: väiksem või võrdne 0,35, p: väiksem või võrdne 0,03, S: S: väiksem kui 0,03 või võrdne 0,03-ga | C: 0,56-0,64, MN: 0,40-0,07, SI: 1,40-1,80, CR: 0,70-1,00,1,00p väiksem või võrdne 0,03, S: väiksem või võrdne 0,03-ga või võrdne 0,03 | C: 0,56-0,60, Mn: 0,60-0,90, Si: 1,50–2,00, CR: väiksem või võrdne 0,35, p: väiksem või võrdne 0,03, s: väiksem kui 0,03 või võrdne 0,03-ga | C: 0,35-0,42, MN: 0,50-0,80, SI: 1,50-1,80, P: väiksem või võrdne 0,03, S: väiksem või võrdne 0,03 |
| Väsimuse elu | Dia . 18 jaoks on 3 miljonit tsüklit ilma purunemata | |||
| Dia . 20 jaoks on 5 miljonit tsüklit ilma purunemata | ||||
| Pink | Tavaline (õlitatud), oksiid must, värviline maalimine, HDG, tsingi plaadistamine | |||
| Standard viitab | DIN17221, BS970, GB/T1222 | |||
