Raudtee kinnitussüsteemi kasutatakse terasrööpme ja raudtee magaja kinnitamiseks. Raudtee kinnitussüsteemi funktsioon on gabariit ja takistada rööbaste vertikaalset ja horisontaalset liikumist magaja asendi suhtes. Kinnitussüsteem koosneb tavaliseltraudtee sidumisplaat, naelu, klamber, raudteeankurvõi muud kinnitusdetailid.

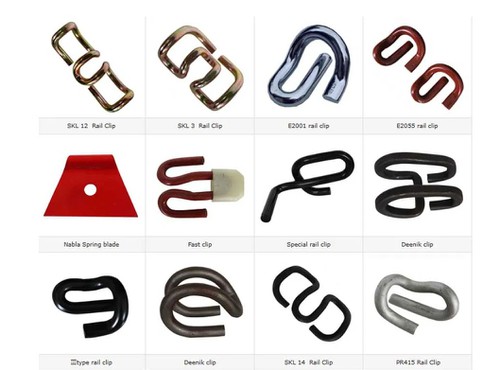

raudtee elastne klipp
Raudteeklambrit ehk nimetatakse elastseks rööpaklambriks, et kinnitada terasest rööpad aluseks oleva sidumisplaadi külge. Painutamise ja moonutuste kaudu võib raudteeklamber avaldada rööpale survet, mis takistab rööpa pikisuunalist liikumist kas temperatuurimuutustest või vibratsiooni kaudu. Üldiselt on raudteeklambrid valmistatud sepistatud vedruterasest, mis on toodetud kuuma sepistamise teel.
Gnee raudtee võib pakkuda erinevat tüüpi raudtee elastseid klambreid, näiteksSKL -i raudteeklipp, e tüüpi elastne klamber, KPO raudteeklamber,Nabla raudteeklamber, Kiire klippjne

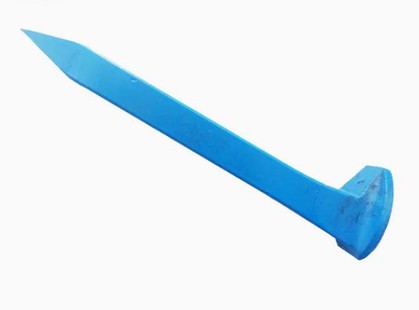

raudteekepp
Rail Spike on omamoodi kinnitusdetailid, mida kasutatakse terasest rööpa ja magaja või alusplaatide ja magaja ühendamiseks. Raudtee naelu on laias laastus - kujuga lameda - servaga. Raudtee naelu peamine funktsioon on rööpmemõõdiku hoidmine.
Gnee raudtee võib pakkuda erinevat tüüpi raudtee naelu, näitekskoerte teravik, SS -seeria magaja kruvi, ruudukujuline kruvi, kuusnurga kruvi teravik,jne ja saab pakkuda kohandatud tooteid vastavalt klientide pakutavatele joonistele.
| Spetsifikatsioon | Materiaalne | Pink | Standard |
| 5/8*6 '' | A3, Q235, 45#, 55#jne | Vastavalt kliendi vajadustele. | Kliendi jooniste või proovide järgi. |
| 9/16*5-1/2 '' | |||
| 3/8''*3-1/2 '' | |||
| 1/2*3-1/2 | |||
| Muud tüüpi |
| Tüüp | SS5, SS 8, SS25, SS36, UIC864-1 seeria jne |
| Tooraine | Q235, 35 teras, 45 -teel, 40Mn2, 20 mn Si |
| Aste | 4.6, 4.8, 5.6, 8.8 |
| Pink | tavaline (õlitatud), must värv, värvi värv, tsink, HDG jne |
raudtee sidumisplaat
Raudtee lipsuplaatSeda nimetatakse ka raudteepõhiplaadiks või ainsaks plaadiks, see on peamine komponent kraanarööpa või rööbaste tugisüsteemi raudtee ehitamisel.
| Tootenimi | Tüüp | Protsess | Materiaalne |
| Sidumisplaat | Üksik õlg | Rullitud, sepistamine, valamine | QT450-10,20#, 35#jne |
| Kahekordne õlg | |||
| Konksu kahe sidumisplaadid | |||
| Otsesed fikseerimisplaadid | |||
| Muud tüüpi alused on saadaval ka teie jooniste või proovide järgi! | |||
Tehniline parameeter populaarsete raudtee lipsuplaatide jaoks
| Tüüp | Dimensioon | Augud | Kald | Raudtee | Kaal (kg) |
| RPH 1/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,86 |
| RP 01/01/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,70 |
| RPH 1/210 | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,55 |
| RPH 1/210 | 345/285/127x210x15/13 | Ø 36,3 (2x) | 1:40 | S 49/S 54 | 10,55 |
| RPH 1/210 FVZ | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,69 |
| SPH 1 (a) | 345/350/127x410x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 20,60 |
| RPH 6/160 | 370/310/152x160x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 8,44 |
| RPH 6/210 | 370/310/152x210x15/13 | Ø 26 (4x) | 1:40 | UIC 60 | 11,32 |
| SZ 60 | 370/350/152x420x15/13 | Ø 26 (8x) | 1:40 | UIC 60 | 22,73 |
| Rph 11 ü | 664/554x160 | Ø 26 (4x) | 1:40 | S 54 | 15,37 |
| Rph 13 ü | 690/570x160 | Ø 26 (4x) | 1:40 | UIC 60 | 15,27 |
| RPO 5 | 345/285/127x160x15/13 | Ø 26 (4x) | 1:20 | S 49/S54 | 8 |

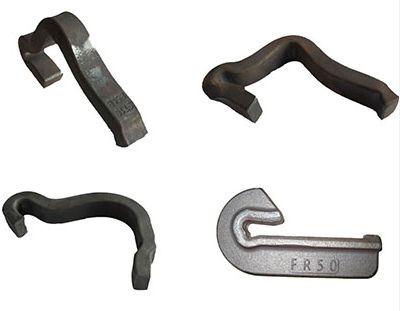

Raudteeankur
RaudteeankrudValmistatud ühes - tükk kevadterasest konstruktsioon on mõeldud kinnitamiseksterasraudTihedalt rööpa alusel, et vältida raudteel pikisuunalisi liikumisi, st rööpa "hiiliv", mis on põhjustatud temperatuuri, hinnete, liiklusharjumuste ja rongide pidurdamise muutmisest.
Raudtee ankrute spetsifikatsioonid
| Tüüp | Kasutatakse 50 kg, 85 kg, 90 /91 naela, 115re /136re, UIC54 & UIC60 raudtee või muud tüüpi klientide joonistel. | ||
| Materiaalne | 60SI2MNA | 45# | QT500-7 |
| Keemiline koostis (%) | C: 3,60-3,80, Mn: väiksem või võrdne 0,6, SI: 2,50–2,90, p: väiksem või võrdne 0,08, s: väiksem kui 0,025 või võrdne 0,025 | ||
| C: 0,56-0,64, MN: 0,60-0,90, Si: 1,60–2,00, CR: väiksem või võrdne 0,35, p: väiksem või võrdne 0,03, s: väiksem kui 0,03 või võrdne 0,03-ga | C: 0,42-0,50, Mn: 0,50-0,80, SI: 0,17-0,37, CR: väiksem või võrdne 0,25, p: vähem või võrdne 0,035, s: väiksem või võrdne 0,035-ga või võrdne 0,035-ga | ||
| Pink | tavaline (õlitatud), värviline maalimine, tsink maalitud või HDG | ||
| Standard | AS1085.10-20002, DIN, ISO-9001 | ||
Samuti valmistame tüüpi kõrge tõmbepolt, millel on pähkl ja pesumasin, raudteeplaadi, raudtee õlg, kalapolt pähkli ja pesumasina, raudtee, kummist ja EVA padjaga, kraanaraudtee ja kergraudtee ning muud raudtee kinnitusdetailid.Võtke meiega ühendustTooteteabe saamiseks.
