Kinnitussüsteemide ja kiire kohandamise tehnoloogia modulaarne disain erinevatele rööbastee konstruktsioonidele

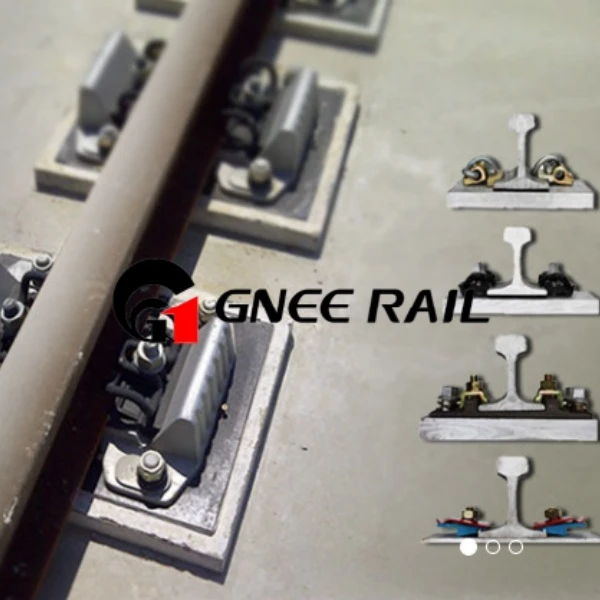

Millised on ballastivaba roomikute kinnitussüsteemide moodulkonstruktsiooni põhikomponendid?
Ballastideta rööbasteede kinnitussüsteemide moodulkonstruktsiooni põhikomponentide hulka kuuluvad elastsed moodulid, kinnitusmoodulid ja reguleerimismoodulid. Elastne moodul koosneb elastsetest ribadest ja-rööpaalustest. Elastsel ribal on W-kujuline struktuur, mille vertikaalne jäikus on reguleeritud tasemele 25-30 kN/mm, ja alumine-rööpapadi on valmistatud EPDM-kummist, mille staatiline jäikus on 50-80 kN/mm, et puhverdada ratta-lööke. Kinnitusmoodul koosneb poltidest ja mutritest. Poldid on 10,9 klassi kõrge{14}}tugevusega poldid, mille tõmbetugevus on suurem või võrdne 1040 MPa, ja mutrid on lõdvenemisvastased mutrid, mis tagavad, et need ei lõdveneks pikaajalise töötamise ajal. Reguleerimismoodul koosneb gabariidiplokkidest ja isolatsiooniplokkidest. Mõõturplokkidel on kolm spetsifikatsiooni paksusega 6 mm, 8 mm ja 10 mm ning erineva paksusega mõõtplokkide väljavahetamisega on võimalik saavutada ±5 mm mõõdiku reguleerimisvahemik. Iga mooduli vahel võetakse kasutusele standardiseeritud liidese disain. Sobivusvahe elastse riba ja mõõteploki vahel on 0,2 mm või väiksem ning poldi ja mutri keerme täpsus on 6g, et tagada moodulite täpne sobitamine. Lisaks peab moodulkomponentidel olema isolatsioonivõime, mille isolatsioonitakistus on suurem või võrdne 10⁸Ω, et täita ballastivaba roomikute elektriisolatsiooninõudeid.
Millised on modulaarsed kohandamis- ja reguleerimismeetmed ballastiga roomikute kinnitussüsteemide jaoks?
Ballastiga rööbasteede kinnitussüsteemide modulaarne kohandamine peab olema suunatud rööbastee aluspinna elastsusomadustele. Esmalt asendage elastses moodulis olev-rööpaalune padi suure-elastsusega kummipadjaga, mille staatiline jäikus on 30-40 kN/mm, mis on madalam kui ballastivaba roomikupadja oma, kohandudes ballastiga rööbastee aluspinna elastsusega. Kinnitusmooduli poldi pikkus on reguleeritud 180 mm-ni, mis on 20 mm pikem kui ballastivaba roomiku poldi oma, et tagada poldi läbistav liipri ja tugev ankurdus. Reguleerimismoodulile on lisatud kõrgust{13}}reguleerivad padjad, millel on kolm paksust 2 mm, 4 mm ja 6 mm. Erineva paksusega kõrguse{19}reguleerimispatjade peale asetamisega saavutatakse kõrguse reguleerimisvahemik ±10 mm, et kohaneda ballastiga rööbastee aluspinna vajumise deformatsiooniga. Iga mooduli materjalid on optimeeritud. Elastne riba on valmistatud 60Si2MnA vedruterasest, millel on suurepärane väsimuskindlus ja polt on kuum{20}}sukeldustsingitud korrosioonivastaseks{23}}tsingikihi paksusega 100 μm või sellega võrdne, kohandudes ballastiga rööbastee voodi niiske keskkonnaga. Lisaks peab moodulkomponentidel olema vibratsioonivastane jõudlus ja eelkoormuse sumbumise määr on rongi koormuse all kuni 5% aastas, et tagada rööbastee struktuuri stabiilsus.
Millised on kõrgendatud rööbasteede kinnitussüsteemide kerge moodulkonstruktsiooni põhipunktid?
Kõrgendatud rööbasteede kinnitussüsteemide kerge moodulkonstruktsiooni tuum on omakaalu vähendamine{0}} ja paigaldusmugavuse parandamine. Esiteks kasutab elastne moodul kergeid elastseid ribasid, mille jäseme läbimõõt on vähendatud 14 mm-lt 12 mm-le, vähendades kaalu 20%. Samal ajal tagatakse lõplike elementide optimeerimise kaudu elastse riba vertikaalne eelkoormus 20 kN või sellega võrdne. Rööpaalune -padi on valmistatud vahtkummist, mille tihedus on väiksem või võrdne 0,8 g/cm³, 30% kergem kui tavalised kummipadjad, ja staatiline jäikus on 20-25 kN/mm, et täita kõrgendatud rööbasteede vibratsiooni vähendamise nõudeid. Kinnitusmoodul kasutab alumiiniumisulamist polte, mis on valmistatud 6061-T6-st, tõmbetugevusega 240 MPa või sellega võrdne, 60% kergemad kui teraspoldid, ja sellel on usaldusväärse kinnituse tagamiseks -lõdvenemisvastane konstruktsioon. Reguleerimismoodul kasutab integreeritud gabariidiplokki, mis ühendab gabariidi reguleerimise ja isolatsioonifunktsioonid üheks, vähendades komponentide arvu ja parandades paigaldamise efektiivsust 30%. Iga mooduli ühendusmeetodil on snap-fit disain, mida saab kiiresti ilma tööriistadeta paigaldada, mis sobib kõrgendatud rööbasteede töökeskkonnaks. Lisaks tuleb kõrgendatud rööbasteede tööohutuse tagamiseks katsetada kergmooduleid tuulekoormuse vastupanuvõime suhtes, ilma lõdvenemise või deformatsioonita 12. taseme tuulejõu all.
Milline on kinnitussüsteemide moodulkomponentide ühilduvuse testimise meetod?
Kinnitussüsteemide moodulkomponentide ühilduvuse testimine peab algama kolmest aspektist: liidese sobitamine, jõudluse järjepidevus ja paigaldusmugavus. Esiteks kasutab liidese sobitamise test 3D-koordinaatide mõõteriista, et tuvastada elastse riba ja mõõteploki ning poldi ja mutri vaheline sobivuspilu. Moodulite vahelise täpse kokkupaneku tagamiseks tuleb vahe hälvet reguleerida ±0,1 mm piires. Toimivuse järjepidevuse testis kasutatakse jäikuse testimise masinat ja väsimuse testimismasinat, et tuvastada erinevate partiide elastsete moodulite vertikaalne jäikus, mille kõrvalekalle on 5% või väiksem, ja kinnitusmooduli eelkoormuse nõrgenemise määra tuvastamiseks, mille nõrgenemismäär on väiksem või võrdne 3%⁵/10 tsüklit. Paigaldamise mugavuse test viib läbi kohapeal-simuleeritud paigaldustestid, registreerib üksiku moodulkomponendi paigaldamise aja, mis peab olema lühem kui 5 minutit või sellega võrdne komplekti kohta, ning tuvastab gabariidi ja kõrguse kõrvalekalde pärast paigaldamist, mis peab vastama rööbastee vastuvõtustandarditele. Lisaks sisaldab ühilduvustest ka keskkonnaga kohanemise testi. Kõrge temperatuuri, madala temperatuuri, niiskuse ja muude keskkondade korral peab moodulkomponentide toimivusindeksi hälve olema väiksem või võrdne 10%, et tagada ühilduvus erinevates keskkondades.
Millised on kinnitussüsteemide moodulkonstruktsiooni kulueelised ja ehituse tõhususe parandamise strateegiad?
Kinnitussüsteemide moodulkonstruktsiooni kulueelised kajastuvad standardiseeritud tootmises ja väiksemates hoolduskuludes. Esiteks võimaldab standardtootmine teostada suuremahulist-masstootmist, vähendades komponentide tootmiskulusid 15–20%. Näiteks võib elastsete ribade masstootmine vähendada hallituskulusid 30%. Modulaarne disain suurendab komponentide vahetatavust. Hoolduse käigus tuleb kogu kinnitussüsteemi asemel välja vahetada vaid kahjustatud moodulid, vähendades hoolduskulusid 40%-50%. Ehituse tõhususe parandamise strateegiad hõlmavad kokkupandavat tootmist ja koosteehitust. Valmistootmises monteeritakse moodulkomponendid sõlmedeks tehases ning kohapeal on vaja vaid tõstepaigaldust, mis lühendab paigaldusaega 60%. Montaažiehitus võtab kasutusele standardsed paigaldusprotsessid ja töötajad saavad töötada pärast lihtsat koolitust, parandades ehituse efektiivsust rohkem kui 50%. Lisaks saab mooduldisaini abil vähendada ehitusplatsil olevate osade laoseisu, alandada laokulusid 10%-15% ja vähendada ehitusjäätmeid, vastates rohelise ehituse nõuetele.
