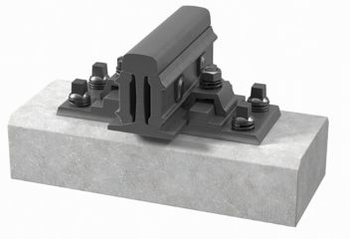

Kuidas paigaldada KPO siini kinnitusdetailide süsteem?
Paigaldamiseks a KPO siini kinnitussüsteem, asetage esimene asend ja kinnitage alusplaat vundamendi või liipri külge. Seejärel asetage siini alusplaadile, tagades, et siin on õiges asendis. Järgmisena paigaldage KPO-klambrid, seejärel T-poldid ja seibid, pingutage mutreid, kuni vedruseib on peaaegu kokku surutud, ja seejärel pingutage viimane rööpa kinnitamiseks.
Paigaldamise etapid
- Asetage alusplaat:Asetage alusplaat vundamendile või liiprile, tagades, et see on õigesti paigutatud ja joondatud vastavalt rööbastee plaanile.
- Kinnitage alusplaat:Kinnitage alusplaat vundamendi või liipri külge. Betoonist liiprite puhul hõlmab see tavaliselt sisseehitatud-tüüblite (või kruvide) ja ankrupoltide kasutamist.
- Paigaldage rööbastee:Asetage siin ettevaatlikult alusplaadi ja vajalike padjandite peale.
- Sisestage ja pingutage kinnitused:
Sisestage T-polt läbi klambri ja alusplaadi vastavate avade.
Asetage reguleerimisplaat ja ülemine katteplaat.
Lisage lamedad ja vedruseibid ning seejärel mutter.
Pingutage alguses T-polti, kuni vedruseib on ühenduskohast umbes 2 mm kaugusel või saavutatakse eelpinge.
- Lõplik pingutamine:Vajadusel reguleerige alusplaati õige rööpmelaiuse jaoks.
Lõpuks pingutage T-polt lõpliku rõhuni, surudes vedruseib kindlaks määratud punktini, et tagada jäik ja kindel ühendus.

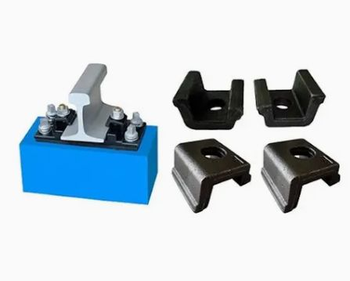

Toodete kirjeldus
| KPO kinnitussüsteem | ||||||
| KPO klamber | Kruvipiik | HS polt | Kuuskantmutter | vedruseib | Alusplaat | |
| Vajalikud tükid | 4 | 8 | 4 | 4 | 8 | 2 |
| Materjal | Q235 | Hinne 4.6: Q235 Hinne 5.6: 35# Hinne 8.8: 45# | Hinne 4.6: Q235 Hinne 5.6: 35# Hinne 8.8: 45# | 5. klass: 35# 8. klass: 45# | 65 mln | Malmi QT500-7, QT450-10 või madala süsinikusisaldusega terase või kõrge süsinikusisaldusega terase sepistamine; |
| Tüüp; | KPO3, KPO6, KPO9 | M24X150mm M24 x160mm M24 x180mm | HS26, HS32 | Nagu tellitud | Nagu tellitud | UIC54, UIC60, 50kg siini, 60kg siini, S49 tellitud suuruses |
| MÄRKUS | Standard: DIN5906 | Standard: ISO898-1, UIC864-1 ja NF F500-50 | Läbimõõt: 22mm või 24mm. Pikkus: 55mm, 65mm, 75mm, 90mm | Standard: DIN985 | Standard: UIC864-3 | Standard: UIC864-6 |
GNEE RAILpakub kliendi nõudmistele vastamiseks erinevat tüüpi raudteekinnitusi, nagu elastne rööpaklamber ja klamber, rööpakruvi nael, plastist tüübel, suure tõmbetugevusega rööbastee polt mutriga, rööpaaluse (side) plaat, rööbastee kalaplaat, raudtee õlg (sisestamine), kalapolt, raudteekumm ja EVA-padi, valmistame klientide poolt pakutavaid tooteid ja jooniseid jne. vastavalt.
