Kuidas toimib rööpasideplaat rööpa naelaga?

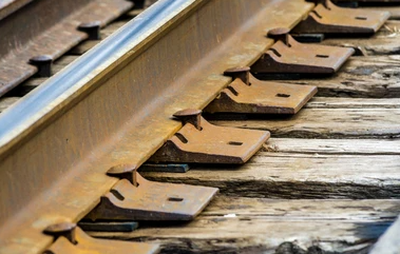

Araudtee naelkinnitab rööpa sideplaadi raudteesideme külge ja sideplaat omakorda hoiab rööpa paigal. Tera läheb läbi aukudelipsuplaat, kusjuures naelapea surub plaati alla, et hoida seda kindlalt vastu lipsu. See interaktsioon hoiab ära rööpa liikumise küljelt-küljele- ja hoiab rööbaste vahel õiget vahekaugust (gabariidi), aidates samal ajal jaotada raskust siinilt sidemele.
Kuidas komponendid koos töötavad?
- Spike'i roll:Rööpapiik, mis võib olla nii lõigatud kui ka kruvinael, surutakse puulipsu sisse läbi sideplaadis oleva augu. Selle esmane eesmärk on takistada sideplaadi nihkumist ja hoida plaati kindlalt vastu lipsu.
- Lipsuplaadi roll:Lipsuplaat asub siini ja lipsu vahel. Selle ülemisel pinnal on õlad, mis ei lase siinil külgsuunas liikuda, ja tasane, kaldus pind, et rööpa õigesti paigutada.
- Koormuse jaotus:Sideplaat jaotab rööpast tuleneva koormuse suuremale puidust lipsu alale, mis hoiab ära lipsu kahjustamise.
- Mõõdikut hoides:Kasutades naelu, et kinnitada sideplaat sideme külge, tagab süsteem, et rööpa hoitakse teisest rööpast (gabariidist) õigel kaugusel, mis on ohutuse seisukohalt ülioluline.

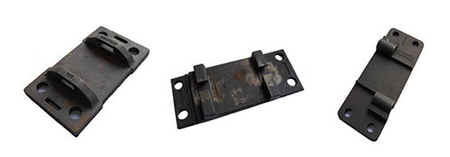

rööpasideplaadi tüübid
Alusplaadid KPO kinnitussüsteemile
Rööpa alusplaat on selle võtmeosaKPO kinnitussüsteemrööpa toestamiseks ja kogu kinnitussüsteemide kinnitamiseks, seotakse siini külge rööpapoltide ja raudteepiikidega.
Ühekordne õla sidemeplaat
Ühe õla lipsuplaatide jaoks on õlg kujundatud plaadi välipoolsesse otsa. Plaadi lühike ots ehk gabariidiots asetatakse rööbastee sisse ja seetõttu nõutakse klientidelt alati rööpa aluse laiust. Ühe õlaga seotud plaate kasutavad tavaliselt rööbaste raskused, mis ulatuvad 56 naela kuni 100 naela.
Alusplaadid Ameerika turule
Ameerika turul on levinud suurused 11-tolline, 14-tolline ja 14-3/4-tolline sideplaat, need on tavaliselt 5-1/2-tollise ja 6-tollise laiuse rööpaaluse jaoks.
AREMA konksuga kaksiksideplaat
HTTP-d, mille täisnimi on hook twin tie plate, kasutatakse laialdaselt lüliti põhja taha paigutatud pöörangute jaoks. Võrdsete vahede tagamiseks kasutatakse HTTP-d sageli paarides ühe viigiga.
Konksu kahe lipsuplaadi mõõtmed:
| Kaup | Mark | Pikkus | Kõrgus | Kaal (naela/tk) | Kaal (kg/tk) |
|---|---|---|---|---|---|
| Konks Twin Tie plaadid | L23 | 23'' | 9/16'' | 18.8 | 8.535 |
| L27 | 27'' | 9/16'' | 22.2 | 10.079 | |
| L31 | 31'' | 9/16'' | 25.6 | 11.622 | |
| H23 | 23'' | 15/16'' | 19.1 | 8.671 | |
| H27 | 27'' | 15/16'' | 22.5 | 10.215 | |
| H31 | 31'' | 15/16'' | 25.9 | 11.759 | |
| LR23 | 23'' | 9/16'' | 18.8 | 8.535 | |
| LR27 | 27'' | 9/16'' | 22.2 | 10.078 | |
| LR31 | 31'' | 9/16'' | 25.6 | 11.622 |
Erinevad saadaolevad sordid: 3/4-tollise konksuga kaksiksideplaadi jaoks: L23, L27, L31, LR23, LR27, LR31, H23, H27, H31. 1-tollise konksuga kaksiksideplaadi jaoks: L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41. Turu hulgas on Põhja-Ameerikas populaarsed 3/4" ja 1" paksused sordid.
Miks valida gNEE-siiniga sideplaadid
GNEE RAILvõib pakkuda erinevas suuruses uusi topeltõlariideplaate 5 1/2" ja 6" alussiinile (sealhulgas eksklusiivne pakkumine Plan 4, 7 3/4" x 11" plaat 5 1/2" alussiinile) ja suurt hulka erinevaid relee ühe- ja kahekordseid õlasidemeid. tööstuslike haruteede ja{11}}tehaseteede jaoks. Tellimisel määrake rööpa kaal ja sektsioon, näiteks 115 naela AREMA, ja/või rööpa aluse laius ja piikide suurus.
Igat tüüpi raudteekinnituste professionaalse tootjana saab GNEE RAIL pakkuda viivitamatuid rööbaste kinnitusplaatide saadetisi mis tahes kogustes üleriigilistest ladudest üle kogu maailma.
