Kinnitussüsteem kui koordineeritud tervik

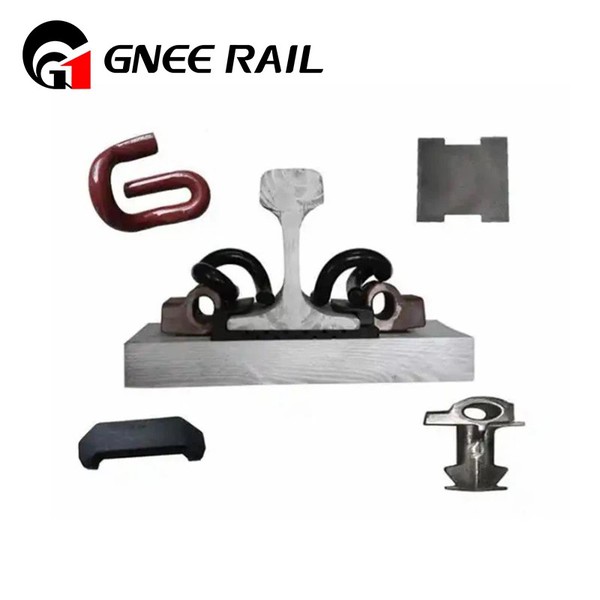

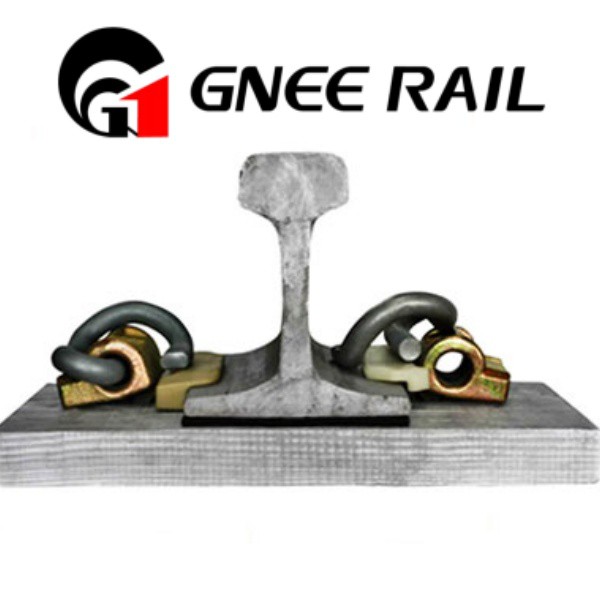

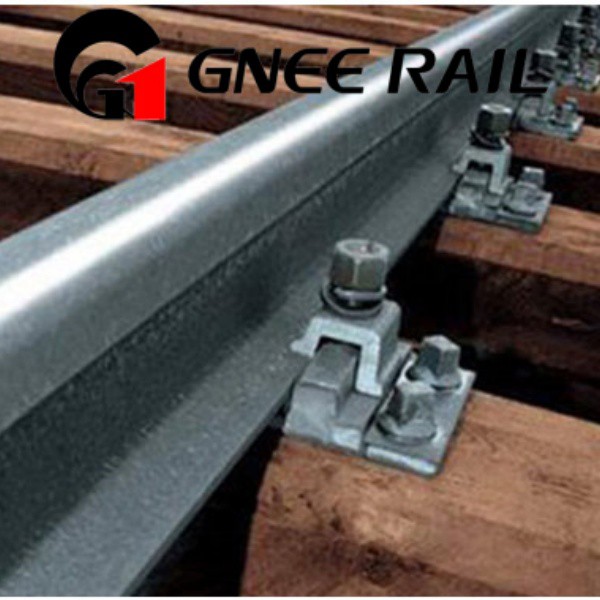

Rööpa kinnitussüsteem kinnitab rööpa liipri külge, võimaldades samal ajal kontrollitud elastset liikumist liikluses. Vedruklamber tagab elastse kinnitusjõu, polt hoiab koostu koos eelkoormusega, nael ankurdab süsteemi liiprisse ja kinnitusplaat jaotab rööpajõud toesse. Ükski neist osadest ei tööta üksinda: õige kinnitusjõuga klambrit saab purustada roostetanud polt ja täiuslikult kaetud polt ei suuda kompenseerida ankurdatud naelu. See artikkel selgitab, kuidas põhikomponendid omavahel kooskõlastuvad ja milliseid parameetreid tasub kinnitussüsteemide ostmisel või hooldamisel kontrollida.
Vedruklambri kinnitusjõud ja liini ohutus
Vedruklambri kinnitusjõud määrab otseselt siini fikseerimise stabiilsuse. Kiirliinid nõuavad vähemalt 16 kN kinnitusjõudu klambri kohta, samas kui tavalised -kiireliinid nõuavad tavaliselt vähemalt 12 kN. Liiga väikese kinnitusjõu korral nihkub rööbas rongi vibratsiooni mõjul, tekib rööpmelaiuse kõrvalekalle ja suureneb rööbastelt mahasõidu oht. Kui see on liiga kõrge, saab klamber kiirenenud väsimuskahjustusi, selle kasutusiga lüheneb ja siini õlg kulub. Erinevad klambritüübid on mõeldud erinevatele jõutasemetele - V-tüüpi klambrid-kiirteel ja I-tüüpi klambrid tavaliste rööbasteede jaoks -, nii et klambrid tuleks valida vastavalt liinistandardile ja poldi eelkoormus tuleb rakendada momentvõtmega, et tegelik kinnitusjõud vastaks projekteeritud väärtusele.
Poldi eelkoormus ja{0}}korrosioonivastane kate
Poldid on kogu kasutusea jooksul avatud väljas, vastamisi vihma, niiskuse, soola ja temperatuuri tsüklitega ning korrosioon vähendab otseselt eelkoormust. Hiina riiklikud standardid nõuavad, et poldid kannaksid tsingihelbest ja epoksüvaikust koosnevat kahekihilist-kaitset ning kattekihil ei tohi pärast 3000-tunnist soolapihustuskatset ilmneda punast roostet. Rasked-veoliinid allutavad poltidele suuremaid jõude ja määravad kattekihi paksuse. Hoolduse käigus tuleks katte seisukorda regulaarselt kontrollida ja roostetanud poldid kiiresti välja vahetada, sest eelkoormuse kaotanud polt lõdvendab vaikselt kogu kinnituse.
Rööbastee ankurdamine: väävel vs vaik
Rööpa naelu ankurdatakse liiprisse ühel kahest peamisest meetodist. Väävelankurdamine valab sula väävelmördi eelnevalt-puuritud auku ja sobib traditsioonilistele betoonist liipritele; protsess on küps ja odav. Vaiguga ankurdamine täidab augu kahekomponendilise vaiguga ja seda eelistatakse eelpingestatud betoonist liiprite ja ballastivaba rööbastee jaoks, pakkudes suuremat sidetugevust, paremat vastupidavust ja suuremat vastupidavust külgkoormustele. Kiir-kiire ballastita rööbastee eelistab vaiguga ankurdamist, et säilitada pikaajaline-stabiilsus ja vähendada hooldussagedust. Mõlemal juhul otsustavad puurimise täpsus ja ankurdusaine täitmise kvaliteet, kas nõutav väljatõmbetakistus on tegelikult saavutatud.
Kinnitusplaadi disain ja jõuülekanne
Kinnitusplaat on poltidega liipri külge kinnitatud ja surub läbi klambri siini jalale. Selle kontaktpind ja kuju juhivad rööpa surve jaotust: mõistlik plaatkonstruktsioon edastab rööpa piki- ja külgsuunalised jõud liiprile ühtlaselt ning väldib kohalikku pingete kontsentratsiooni. Kiired{2}}süsteemid kasutavad kaarekujulist-kontakti, mis sobib tihedalt rööpa põhjaga ja vähendab vibratsioonist tingitud lünki; rasked-veoliinid kasutavad suurema kontaktpinnaga paksemaid plaate, et taluda suuremaid koormusi. Plaadi materjal on tavaliselt ülitugev-legeerteras, mida on kuumtöödeldud-kõvaduse ja kulumiskindluse tagamiseks, nii et plaat ei deformeeru aastate jooksul.
Kolme-mõõtmete reguleerimine raja geomeetria jaoks
Kõrguse ja rööpmelaiuse reguleerimisfunktsiooniga kinnitussüsteemid võivad korrigeerida rööpmelaiust ±10 mm ja rööpa pinna kõrgust ±30 mm võrra, mis taastab rööbastee geomeetria pärast liipri vajumist ja rööpa kulumist ilma suurt hulka komponente välja vahetamata. Lühikeste jaamavahedega - linnaliinid -peatus- deformeeruvad kiiremini ja reguleerimisfunktsioon vähendab oluliselt hoolduskulusid. Kiired liinid nõuavad äärmiselt sujuvat rada ja peenreguleerimine hoiab ratta{8}}rööpa dünaamilised jõud kontrolli all. Kuna erinevad süsteemid pakuvad erinevaid reguleerimisvahemikke, tuleks valikul järgida liini hooldusstrateegiat.
Korduma kippuvad küsimused
1. küsimus: miks on kiirel{1}}rajal vaja vähemalt 16 kN klambri kinnitusjõudu?
Suurel kiirusel kasvavad rööpale mõjuvad dünaamilised jõud sageduse ja amplituudiga; alla 16 kN kinnitusjõud ei suuda rööpa jalga kindlalt hoida, mistõttu võib tekkida gabariidi levik ja rööpa rullimine. Tavalised -kiirusliinid töötavad madalamatel dünaamilistel tasemetel ja 12 kN on tavaline miinimum.
2. küsimus: mis on tsingihelbed ja miks on vaja kahekihilist-katet?
tsingihelves on tsink-helveste korrosioonivastane-aluskiht, mis kantakse peale kastmis-tsentrifuugimise teel; epoksüvaigu pealiskiht tihendab selle. Kahekordne kiht talub 3000 tundi soolapihustamist ilma punase roosteta ning kaitseb poltide keermeid ja varre, säilitades eelkoormuse kogu kasutusaja jooksul.
Q3: Millal tuleks vaiguga ankurdamine valida väävliga ankurdamise asemel?
Vaigu ankurdamine on valitud eelpingestatud betoonliiprite ja ballastivaba rööbastee jaoks, kus on vaja suuremat sidetugevust, kiiremat kõvenemist ja paremat vastupidavust külgkoormustele. Väävliga ankurdamine jääb tavaliste liinide traditsiooniliste betoonliiprite jaoks ökonoomseks.
Q4: Kas kinnitussüsteem võib tõesti rööbastee geomeetriat korrigeerida?
Jah, selle disainivahemikus. Gabariidi reguleerimine kuni ±10 mm ja rööpa pinna kõrguse reguleerimine kuni ±30 mm võimaldavad hooldusmeeskondadel kompenseerida vajumist ja kulumist reguleerimiskomponentide vahetamise või kattekihiga, vältides hulgimüügist väljavahetamist.
K5: Kuidas kontrollitakse poldi katte seisukorda hoolduses?
Visuaalne kontroll on esimene samm: otsige varrel, mutril ja seibil punast roostet, mõranenud või koorunud kattekihti. Olulise korrosiooniga poldid vahetatakse välja ja kinnituste valimi pöördemomendi audit kinnitab, et eelpinge on endiselt kavandatud tasemel.
