Mis on SKL rööpa kinnitussüsteemi komponendid?
TheSKL siini kinnitussüsteemkoosneb mitmest komponendist, sealhulgas SKL-i pingutusklambrist, kruvipiibadest, plastiktüüblitest, nurga all olevatest juhtplaatidest ja siinipadjast. Need osad töötavad koos, et kindlalt kinnitada rööpad betoonliiprite külge, kusjuures klamber loob kinnitusjõu ja teised komponendid loovad aluse ja ankurdamise.
- SKL pingutusklamber:Peamine komponent, mis loob vedru,{0}}taolise kinnitusjõu siini hoidmiseks.
- Kruvi nael:Kruvi, mida kasutatakse süsteemi kinnitamiseks betooniliipri külge.
- Plastist tüübel:Paigaldatud betoonist liiprisse, et anda ankur kruvinaelale.
- Nurga all olev juhtplaat:SKL-i klambri all asuv see toetab siini ja kannab külgmised jõud liiprile.
- Rööpapadi:Väike elastne osa, mis asub siini ja liipri vahel, et neelata lööke, vähendada müra ja tagada elektriisolatsioon.
| Spetsifikatsioonid SKL Clip siini kinnitussüsteemi ÜHE ühiku kohta | ||||
| Üksus | Kogus | Tüüp | Materjal | Märkus |
| SKL pingutusklamber | 2 | skl1, skl3, skl12, skl14 | 60Si2CrA, 60Si2CrA, 38Si7 | Kõvadus: 42-47HRC |
| Standard: DIN17221, GB/T1222 | ||||
| Ss35 kruvipiik | 2 | M24×150mm | Hinne 4,6: Q235 | Standard: ISO898-1 |
| Hinne 5.6: 35# | UIC864-1 | |||
| Hinne 8.8: 45# | NF F500-50 | |||
| Lameseib | 2 | Uls7 | Q235 | Standard: EN10025, EN10139 |
| Plastist tüübel | 2 | Erineva suurusega kruvipiibade jaoks | HDPE, tugevdatud nailon 66 (PA66) | Betooniliiprisse sisestamiseks |
| Juhtplaat | 2 | UIC54, UIC60, 50 kg rööp, 60 kg rööp, | Tugevdatud nailon 66 (PA66) | Saadaval on erinevad kujundused |
| ja muud suurused vastavalt tellimusele | ||||
| Rööpapadi | 1 | Suurus nagu tellitud | EVA ehk kumm | |
GNEE RAIL võib pakkuda siini kinnitussüsteemi lahendusi
GNEE RAIL tarnib rööbaste kinnitussüsteeme standardsetele raudteeliinidele,{0}}kiirraudteeliinidele, raskeveotranspordile, maa-alustele süsteemidele, metroosüsteemile jne. Meie rööbaste kinnitussüsteeme kasutatakse laialdaselt erinevate raudteekonstruktsioonide jaoks: betoonliipriga ballastraudtee ja puidust liipriga; ballastiga raudtee-betoonrada.
Professionaalsed siini kinnituslahendused ja kvaliteetsed kinnitusdetailid klientide erinevate projektide ohutuse tagamiseks. Veelgi enam, meie rööpakinnitussüsteeme on kasutatud ja testitud paljudes ekstreemsete ilmastiku- ja geograafiliste tingimustega seotud projektides, tööka GNEE meeskonna pingutusel on kõik süsteemid näidanud pikka ja stabiilset kasutusiga suhteliselt madalate kuludega.
Vastavalt klientide vajadustele pakub GNEE siini kinnitussüsteemi osadena erinevates pakendites või osaliselt eelmonteeritud{0}}, et hõlbustada kohapealset paigaldamist. Kinnitussüsteemi toimimiseks saate pingutusklambri või siiniklambri hõlpsasti auku vajutada, ilma et paigaldus- ja hooldustoimingud oleksid vajalikud.

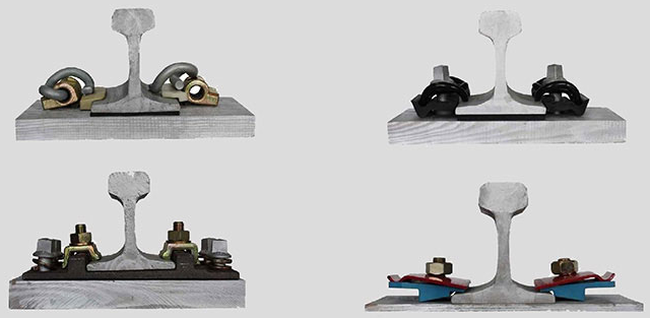

Vastavalt erinevatele nõutavatele rööpa kinnitusklambritele ja klambriosadele on kõige populaarsemad laialdaselt kasutatavad siini kinnitussüsteemid: E Clip Rail kinnitussüsteem, N Clip Rail kinnitussüsteem, SKL Clip Rail kinnitussüsteem, KPO Clamp Rail kinnitussüsteem.
siini kinnitus GNEE RAIL-ist

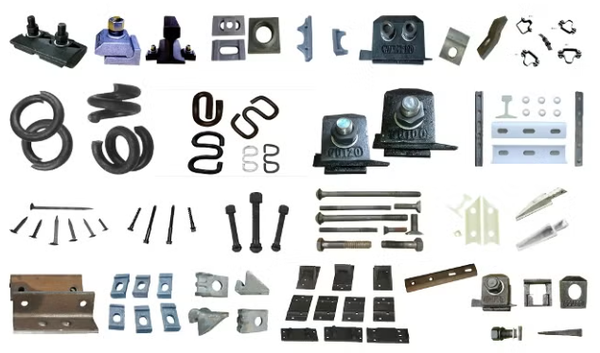

GNEE RAIL pakub kliendi nõudmistele vastavaid erinevat tüüpi raudteekinnitusi, nagu elastne rööpaklamber ja klamber, rööpakruvi, plasttüübel, suure tõmbetugevusega rööbastee polt mutriga, rööbastee (side) plaat, rööpa kalaplaat, raudtee õlg (sisustus), kalapolt, rööbastee kummi ja joonised jne. valmistama vastavalt kvalifitseeritud tooteid.
