Miks kasutatakse raudteel rööbaste kinnitussüsteeme?
Rööbaste kinnitussüsteeme kasutatakse raudteedel rööbaste turvaliseks paigal hoidmiseks, õige rööbastee joonduse ja rööpmelaiuse säilitamiseks ning koormate ohutuks ülekandmiseks rongidelt maapinnale. Need süsteemid on raja ohutuse, stabiilsuse ja vastupidavuse seisukohalt üliolulised ning aitavad summutada ka liikuvate rongide tekitatud vibratsiooni ja müra, mis parandab sõidumugavust ja pikendab komponentide eluiga.
Rööbaste kinnitussüsteemide põhifunktsioonid
- Rööpa kinnitamine:Kinnitused nagu klambrid ja naelad kinnitavad siinid liiprite või aluse külge, takistades liikumist ja tagades stabiilsuse.
- Hooldusmõõtur:Need hoiavad rööpaid üksteisest õigel kaugusel, mis on ohutuks ja sujuvaks tööks hädavajalik.
- Laadi ülekandmine:Süsteem kannab möödasõitvate rongide tohutud jõud ühtlaselt ja stabiilselt alla aluspinnale (alumine maapind).
- Vibratsiooni- ja mürasummutus:Süsteemidel on teatud elastsus, mis aitab puhverdada vibratsiooni ja vähendada rongide tekitatavat müra.
- Vastupidavuse tagamine:Need on loodud vastu pidama ekstreemsetele ilmastikutingimustele ja kaasaegsete raudteede pidevatele rasketele koormustele, tagades rööbastee pikaajalise terviklikkuse-.

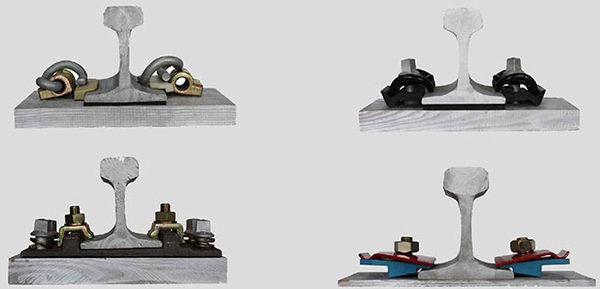

rööpa kinnitussüsteemide tüübid
E Klambrisiinide kinnitussüsteemi tehnilised andmed
| Osa nimi | E klipp | Õlg | Rööpapadi | Isolaator | |||||
| Kogus | 2 | 2 | 1 | 2 | |||||
| Tüüp | Dia. 16mmDia. 18mmDia. 20mm | UIC54, UIC60, 115RE, 50 kg rööp, 60 kg rööp, BS80 naela, BS100 naela ja suurus vastavalt kliendi soovile. | |||||||
| Materjal | 60Si2MnA, 60Si2CrA,55SiMn | QT500-7 QT450-10 | HDPE, EVA või kumm | Tugevdatud nailon 66 (PA66) | |||||
| Lõpeta | Tavaline õlitatud, värviline värvimine või muu kohandatud viimistlus | Tavaline õlitatud, värvimaaling | Must või muud värvid | Must, sinine, kollane, roheline või muud värvid | |||||

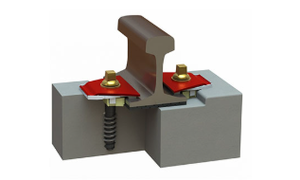

N klambrisiinide kinnitussüsteem
| Osa nimi | Kogus | Tüüp | Materjal | Lõpeta | Märkus |
|---|---|---|---|---|---|
| N klipp | 2 | Paksus 4mm või 4,5mm | 60Si2MnA, 60Si2CrA | Tavaline õlitatud, punase värviga värvimine või muu klientide poolt nõutav | Kõvadus: 42-47HRCFväsimus |
| eluiga: 3 miljonit tsüklit purunemata | |||||
| Standard: DIN17221, GB/T1222 | |||||
| Isolaator | 2 | UIC54, UIC60, S49 rööpad | Tugevdatud nailon 66 (PA66) | Must, sinine, kollane, roheline või muud värvid | Saadaval on erinevad kujundused. |
| Kahe otsaga kruvipiik | 2 | UIC54, UIC60, 50kg rööp, 60kg rööp | Hinne 5.6: 35# | Tavaline õlitatud, must oksiid, tsingitud, kuumtsingitud | Painutamine 30 kraadi ilma pragudeta. |
| Spetsiaalne vedruseib | 2 | 18,25×34×78 mm | ML08Al | Kahe otsaga kruvi naela keerme kaitsmiseks | |
| Kuuskantmutter | 2 | Nagu tellitud | 5. klass: 35# | Standard: DIN985 | |
| Tavaline pesumasin | 2 | Nagu tellitud | Q235 | Standard: DIN125 |

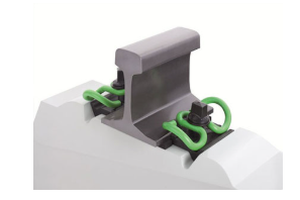

SKL Clip Rail kinnitussüsteem
| Osa nimi | Kogus | Tüüp | Materjal | Lõpeta | Märkus |
|---|---|---|---|---|---|
| SKL14 pingutusklamber | 2 | Läbimõõt. 13mm | 60Si2CrA, 38Si7 | Tavaline õlitatud, värviline või muu nõutav. | Kõvadus: 42-47HRC |
| Väsimuskatse: kui klambri vedru läbipaine ulatub 9,1 mm-ni ja pöörde läbipaine on 1,42 mm, on väsimuse kestus 5 miljonit tsüklit ilma purunemiseta. | |||||
| Standard: DIN17221, GB/T1222 | |||||
| Ss35 kruvipiik | 2 | M24×150mm | Hinne 4,6: Q235 | Tavaline õlitatud, must oksiid, tsingitud, kuumtsingitud, Dacromet ja sherardiseeritud | Standard: ISO898-1, UIC864-1 ja NF F500-50 |
| M24 × 160 mm | Hinne 5.6: 35# | ||||
| M24×180mm | Hinne 8.8: 45# | ||||
| Tavaline pesumasin | 2 | Uls7 | Q235 | Standard: EN10025, EN10139 | |
| Plastist tüübel | 2 | Erineva suurusega kruvipiibade jaoks | HDPE, tugevdatud nailon 66 (PA66) | Must, sinine, kollane, roheline või muud värvi | Betooniliiprisse sisestamiseks |
| Juhtplaat | 2 | UIC54, UIC60, 50kg siin, 60kg siin ja muud suurused vastavalt tellimusele | Tugevdatud nailon 66 (PA66) | Saadaval on erinevad kujundused. Saadaval on erinevad kujundused. | |
| Rööpapadi | 1 | UIC54, UIC60 ja suurus vastavalt tellimusele | EVA ehk kumm |

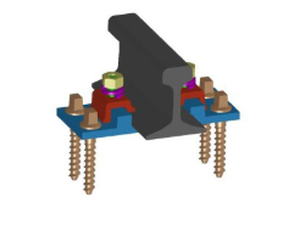

KPO klambrisiinide kinnitussüsteem
| Osa nimi | Kogus | Tüüp | Materjal | Lõpeta | Märkus |
|---|---|---|---|---|---|
| KPO klipp | 2 | KPO3, KPO6, KPO9 | Q235 | Tavaline õlitatud | Standard: DIN5906 |
| HS polt | 4 | HS26, HS32 | Hinne 4,6: Q235 | Tavaline õlitatud, must oksiid, tsingitud, kuumtsingitud | Läbimõõt: 22mm või 24mm. |
| Hinne 5.6: 35# | Pikkus: 55mm, 65mm, 75mm, 90mm | ||||
| Hinne 8.8: 45# | Standard: UIC864-2 | ||||
| Kuuskantmutter | 2 | Nagu tellitud | 5. klass: 35# | Standard: DIN985 | |
| 8. klass: 45# | |||||
| Kahekordne vedruseib | 2 | Nagu tellitud | 65 mln | Standard: UIC864-3 | |
| kruvi teravik | 2 | M24×150mm | Hinne 4,6: Q235 | Tavaline õlitatud, must oksiid, tsingitud, kuumtsingitud, Dacromet ja sherardiseeritud. | Standard: ISO898-1, UIC864-1 ja NF F500-50 |
| M24 × 160 mm | Hinne 5.6: 35# | ||||
| M24 × 180 mm | Hinne 8.8: 45# | ||||
| või muu pikkus vastavalt tellimusele | |||||
| Alusplaat | 1 | UIC54, UIC60, 50kg siins, 60kg siins, S49 tellitud suuruses | Malmi QT500-7, QT450-10 või madala süsinikusisaldusega terase või kõrge süsinikusisaldusega terase sepistamine | Tavaline õlitatud | Standard: UIC864-6 |
Rööpa kinnitussüsteemi ei tarnita terve komplektina, GNEE RAIL saab kinnitusosi tarnida eraldi. Pakume alusplaati, siini klambrit, siini naelu (koera nael ja kruvipiik), siini polti, vedruseibi. Saate oma tellimust kohandada siini kinnitusdetailide professionaali abiga.
