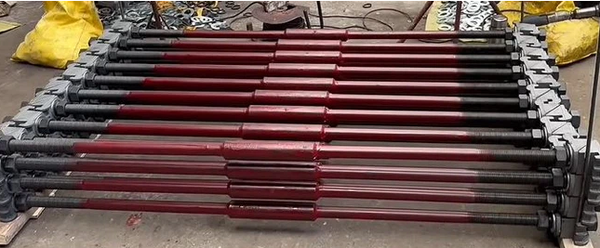

2 kõige levinumat rööpagabariidi varda tüüpi
Materjali järgi,raudtee rööpmelaiuse vardadsaab jagadaühine raudtee rööpmelaius varrasjaisoleeritud raudtee gabariitvarras. Ühine raudtee gabariitvarras on üldiselt seatud raudtee pöörmealale pöördepunktis. Raudtee gabariitvarda tõmbejõud võib takistada terasrööpade väljapoole laienemist. Isoleeritud rööpmelaiuse varda keskmine isolatsioon tagab isoleeritud raudteetee tehnilised nõuded. Mõnel raudteeliinil on rööbastee ahelad ja isoleeritud rööpmelaiuse vardad võivad neid ahelaid hästi kaitsta. Võrreldes tavalise rööpmelaiusega vardaga, kasutatakse isoleeritud rööpmelaiuse vardaid laialdaselt raudteerööbastee ahela osades nende struktuuriomaduste tõttu, nagu ratsionaalne disain, lihtne struktuur ja usaldusväärne jõudlus. Isoleeritud rööbastee varda ühendus on kaetud isolatsioonikattega. Lisaks on kahe rööpmelaiuse varda otstes ja sisemistes aukudes kõik seadmed omavahel ühendamiseks.
Raudtee gabariitvarraste kahel erineval materjalil on raudteesüsteemis erinev eesmärk. Raudteesüsteemi olulise osana suudavad kvaliteetsed rööpmelaiused vardad hoida teatud rööbastee vahemaad ning muuta raudteetranspordi ohutuks ja sujuvaks.

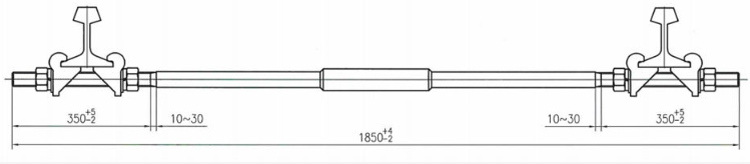

Raudtee rööpmelaiuse varraste komponendid
Nii tavalise kui ka isoleeritud mõõtevarda jaoks sisaldab see 1 tk varda, 4 tk raudkaarti, 4 tk mutreid, 4 tk tasapinnalist seibi ja 4 tk vedruseibi.
| Ei. | Komponendid | Kogus | Spetsifikatsioon | Materjal | Märkus |
| 1 | Varras | 1 | M30, M36 | Q235 | |
| 2 | Kuuskantmutter | 4 | M30, M36 | Q235 | GB/T 41 |
| 3 | Lame pesumasin | 4 | 30,36 | Q235 | GB/T 95 |
| 4 | Vedruseib | 4 | 30,36 | 65 mln | GB/T93 |
|
5
|
Rauast klamber | 4 | I tüüp II tüüp |
KTH350-10 | Sobib terassiinile 43kg/m, 50kg/m, 60kg/m |
| Sobib 75kg/m terassiinile |
rööbasraudtee jõudlusnõuded
| Üksus | Spetsifikatsioon | Väärtus | |
| Isolatsiooni jõudlus | Normaalne isolatsioonitakistus | M30, M36 | Suurem või võrdne 500MΩ |
| Niiskusisolatsiooni takistus | M30, M36 | Suurem või võrdne 0,25 MΩ | |
| Tõmbejõudlus | Tõmbe purunemiskoormuse näidis | M30 | Suurem või võrdne 245 kN |
| M36 | Suurem või võrdne 500 kN | ||
| Väsimuse elu | Tsüklinumbrite näidised | M30, M36 | 200 miljonit |
| Proovi tõmbetõkkekoormus pärast katset | M30 | Suurem või võrdne 240 kN | |
| M36 | Suurem või võrdne 300 kN | ||
| Proovi normaalne isolatsioonitakistus pärast katset | M30, M36 | Suurem või võrdne 500MΩ | |
| Proovi niiskuskindlus pärast katset | M30, M36 | Suurem või võrdne 0,20 MΩ | |
| Iga komponendi välimus pärast katset | M30, M36 | Puuduvad kahjustused, nagu vardahülsi eraldumine, jäävdeformatsioon, praod jne | |
| Vananemisvastane jõudlus | Proovi tõmbetõkkekoormus pärast katset | M30 | Suurem või võrdne 240 kN |
| M36 | Suurem või võrdne 300 kN | ||
| Proovi normaalne isolatsioonitakistus pärast katset | M30, M36 | Suurem või võrdne 400MΩ | |
| Proovi niiskuskindlus pärast katset | M30, M36 | Suurem või võrdne 0,20 MΩ | |
